易燃易爆场所防雷装置的检测

易燃易爆场所防雷装置的检测

1 检测标准依据

1） 《建筑物防雷设计规范》GB50057-2010

2） 《石油与石油设施雷电安全规范》GB15599-2009

3） 《石油库设计规范》GB50074-2014

4） 《汽车加油加气加氢站技术标准》GB50156-2021

5） 《爆炸和火灾危险场所防雷装置检测技术规范》GB/T 32937-2016

2   建（构）筑物的分类

根据其重要性、使用性质、发生雷电事故的可能性和后果，按照国家标准《建筑物防雷设计规范》GB50057-2010及其国家标准行业规范来区分。

3   查阅与防雷设施有关的档案资料

查阅基建时的防雷设计图纸、防雷工程检测验收时的报告书及近期防雷设施定期检测的检测报告书。

4   检测内容

检测内容应包括外部防雷设施（含接闪器、引下线、接地装置及保护范围）、内部防雷设施（雷击电磁脉冲防护装置）和防静电的检测。

1）外部防雷设施的检测。

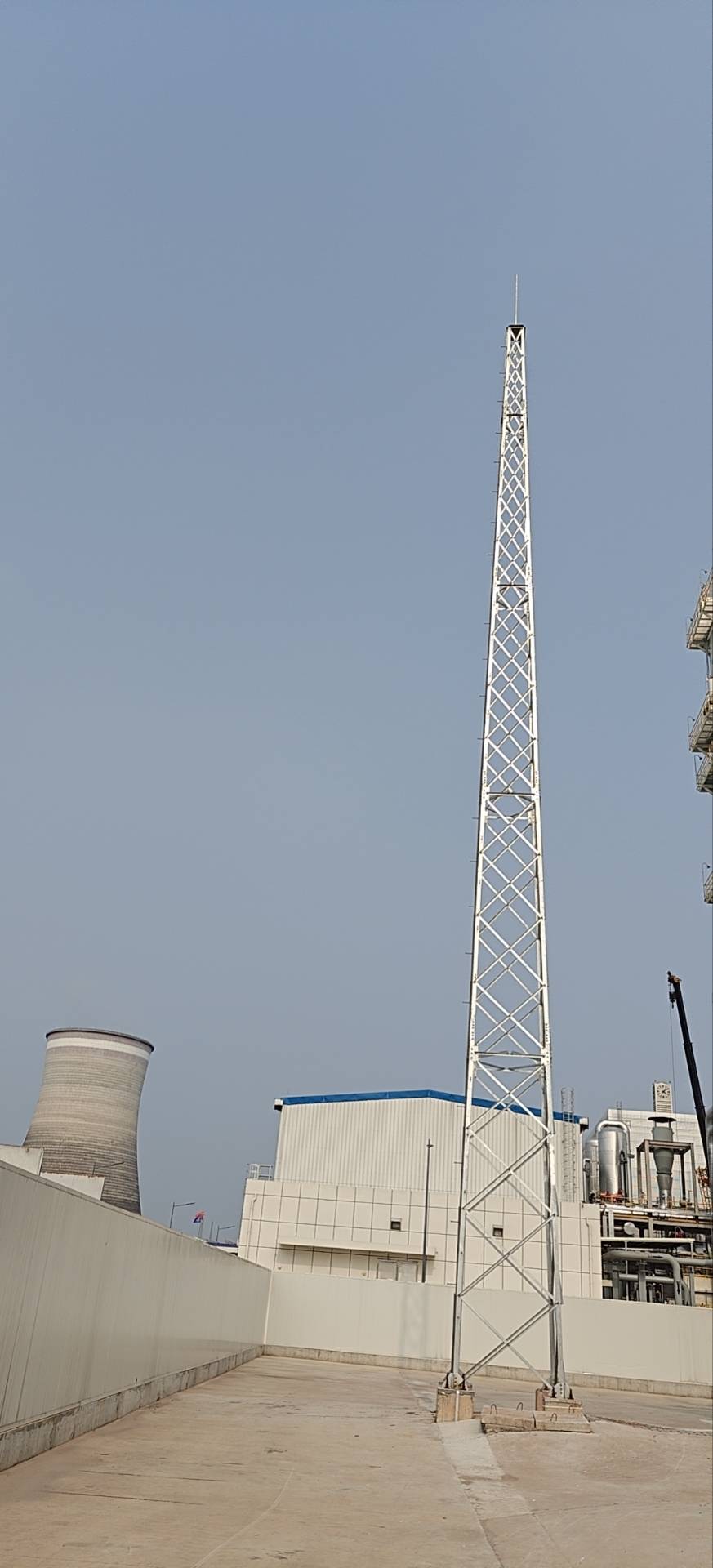

A   接闪器的检测。

B   引下线的检测

C   接地装置的检测

D   保护范围的检测

测量被检建筑物的高度，测量接闪器的高度、测量被检建筑物与接闪器之间的距离，然后根据被检建筑物的类别，用滚球法确定接闪器的保护范围。

2）   内部防雷设施（雷击电磁脉冲防护装置）的检测

A 电磁屏蔽的检测

B 等电位连接的检测

C 防雷电波侵入的检测

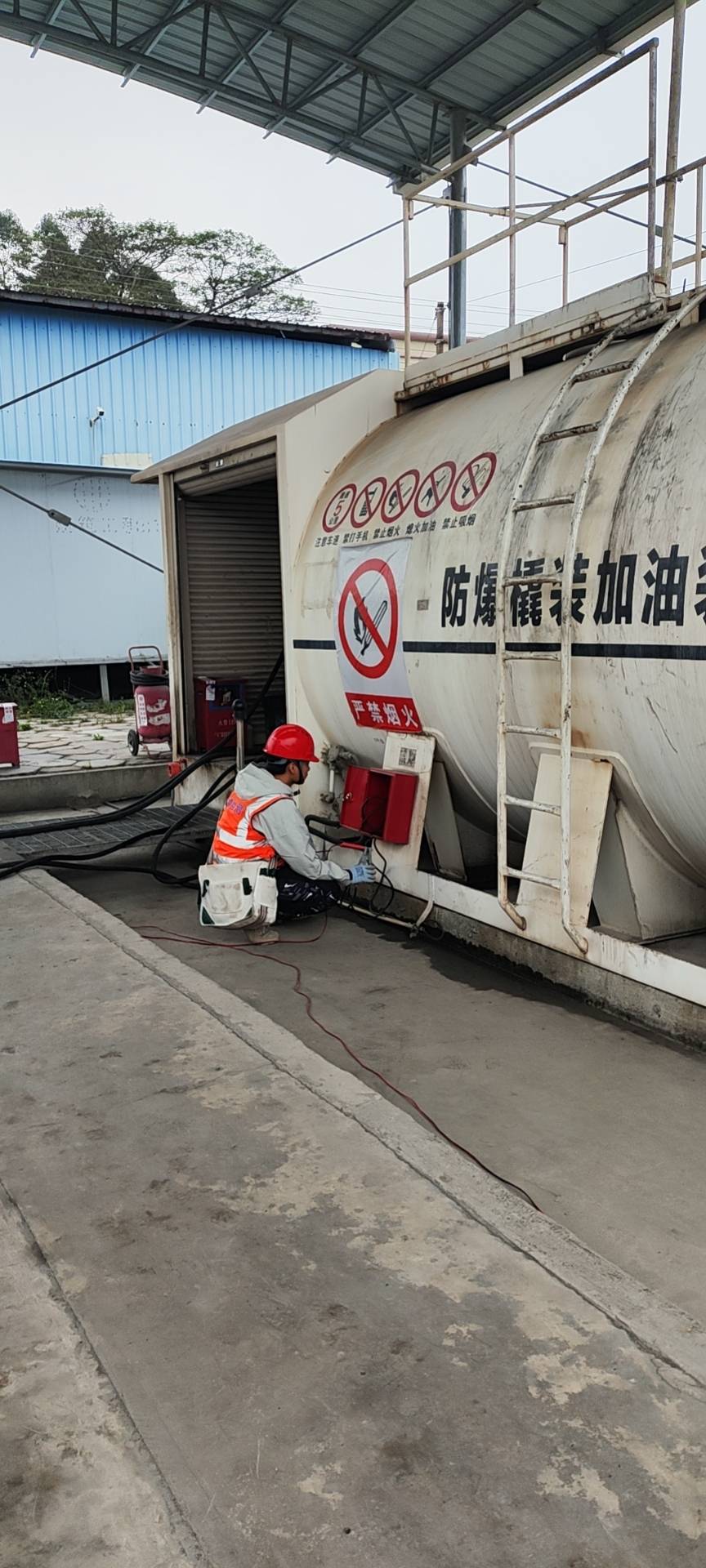

3 ）防静电接地检测

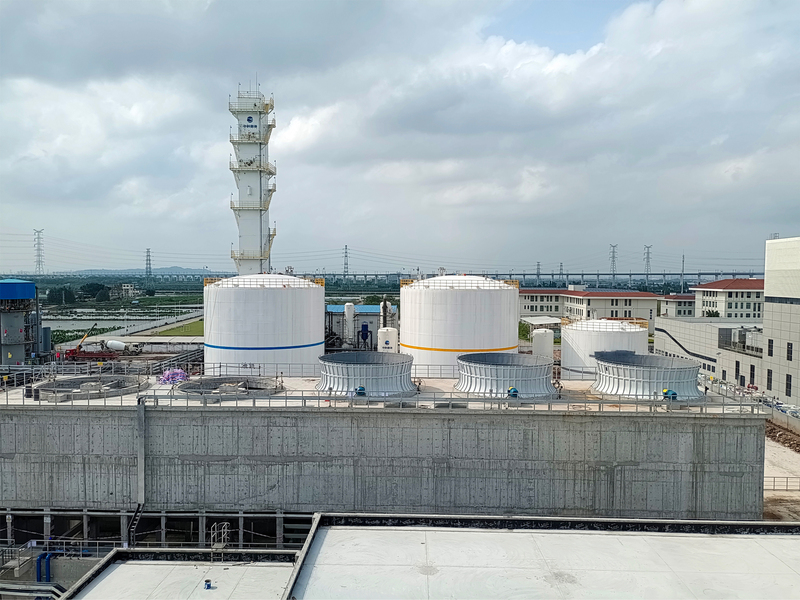

A 油机、油（气）罐、塔等固定设备应有良好的接地。其中油罐、塔等固定设备原则上要求在多个部位上进行接地，其接地点应设两处以上，接地点应沿设备外围均匀布置，其间距不应大于30m。

B 装油罐管、管道、罐车必须跨接和接地。

C 管路系统的所有金属件，包括护套的金属包覆层必须接地，管路两端和每隔至少200m处应有一处接地。当平行管路相距10cm以内时，每隔20m应加连接；当管路与其他管路交叉间距小于10cm时，应相连接地。对金属管路中间的非导体管路段，除需做屏蔽保护外，两端的金属管应分别与接地干线相连。非导体管路段上的金属体应跨接接地。

D 浮顶金属油罐必须用两根截面不小于25mm²的软铜绞线将浮船与罐体作电气连接。其接地点不应少于两处，连接点沿油罐周长的间距不大于30m。

E 防静电的接地电阻不宜大于20Ω。当防静电应和防感应雷的接地装置共用时，其工频接地电阻不应大于10Ω。
